MEMBRANVENTILE

Membranventile - optimale Durchflusskontrolle für präzise Steuerungen

Membranventile steuern den Fluidfluss – sie öffnen, schließen oder regulieren Durchlassöffnungen auf präzise Weise. Sie bestehen aus einer Membrane, die das Innere des Ventils überspannt und durch Veränderung des Drucks bewegt wird. Durch solche Druckänderungen kann die Membrane schnell geöffnet oder geschlossen werden. Auch als Schlauchquetschventile bekannt, bieten diese Ventile eine flexible Lösung für zahlreiche Anwendungen.

Die Anwendungsbereiche von Membranventilen sind weitreichend und reichen von industriellen Prozessen - wie Wasseraufbereitung und Abwasserbehandlung - bis zur Lebensmittel- und Getränkeherstellung sowie pharmazeutischen Anwendungen. Gegenüber anderen Ventilarten haben sie zahlreiche Vorteile: Sie bieten ein hervorragendes Abdichtungsvermögen (geringer Pneumdruck) sowie eine glatte Innenoberfläche ohne tote Ecken - was ihre Instandhaltung erleichtert - und widerstehen korrosiven Materialien effektiv.

Mehr lesen ↓
Filter ändern
Einkaufsoptionen
Produktart
Material
Handelsname
Klassifikation PN

12 Artikel

In absteigender Reihenfolge
pro Seite

Aufbau und Funktionsweise der Membranventile

Der Aufbau und die Funktionsart von Membranventilen sind entscheidend für ihre Effizienz und Zuverlässigkeit. Hier ein detaillierter Einblick:

Grundlegende Komponenten eines Membranventils

Ein Membranventil besteht aus mehreren Hauptkomponenten:

  1. 1. Ventilkörper / Gehäuse
  • Bildet die äußere Hülle
  • Meist aus Metall oder Kunststoff
  • Schützt innere Teile
  • Membrane
    • Herzstück des Ventils
    • Flexible, dichte Trennschicht
    • Aus Werkstoffen wie PTFE, EPDM, Silikon
  • Betätigungsmechanismus
    • Steuert Öffnung und Schließung
    • Typen: manuell, pneumatisch, elektrisch
    KomponenteFunktionWerkstoff
    VentilkörperSchutz & StrukturEdelstahl, PVC
    MembraneAbdichtung & RegelungPTFE, EPDM
    BetätigungSteuerungHandrad, Druckluft

    Funktionsmechanismus im Detail erklärt

    Der Funktionsmechanismus eines Membranventils ist relativ einfach, aber hocheffektiv:

    1. Öffnungsprozess
    • Betätigungsmechanismus hebt Membrane an
    • Medium kann frei in die jeweilige Durchflussrichtung fließen
  • Schließprozess
    • Membrane wird auf Ventilsitz gedrückt
    • Dichter Abschluss verhindert Durchfluss und Kreuzkontamination
  • Steuerung
    • Manuell: durch Handrad oder Hebel
    • Automatisiert: durch Pneumatik oder Elektrik
  • Durchflussregulierung
    • Feine Einstellung durch Membranposition möglich
    • Ermöglicht präzise Durchflusssteuerung

    Bitte beachten Sie: Die genaue Funktionsweise kann je nach Ventil und Hersteller variieren.

    Bei Fragen zu spezifischen Membranventil-Typen und anderen Armaturen berät Sie unser Team gerne.

    Typen von Membranventilen

    Manuelle vs. automatisierte Membranventile

    Neben den Vollkunststoff-Membranventilen, die hinsichtlich ihrer Langlebigkeit und Robustheit überzeugen können, unterscheiden wir grundsätzlich zwischen manuell bedienbaren und automatisch steuerbaren Ventilen.

    Manuell betätigte Membranventile bieten eine hohe Präzision und ermöglichen es dem Benutzer, den Fluss genauer zu regulieren. Sie werden in der Regel durch Handräder oder Hebelbewegungen bedient und finden besonders in kleineren Anlagen Verwendung. Die Flexibilität der manuellen Steuerung erlaubt individuelle Regulierungsprozesse je nach Einsatzgebiet.

    Im Gegensatz dazu stehen automatische Membranventile, die entweder pneumatisch oder elektrisch gesteuert werden können. Sie eignen sich vor allem für große industrielle Systeme, wo eine Handsteuerung unwirtschaftlich wäre. Der Hauptvorteil dieser Art von Ventilsystem liegt in seiner Fähigkeit, auf wechselnde Betriebsbedingungen zu reagieren, ohne menschliches Eingreifen erforderlich zu machen.

    Spezielle Membranventil-Designs

    Einige Branchen stellen spezielle Anforderungen an die Ausführung eines Membranventils, wie:

    1. Die sanitären Membranventile spielen insbesondere bei Reinigungs- und Sterilisationsverfahren eine große Rolle. Hier ist vor allem in der Lebensmittel-, Getränke-, Kosmetik- und Pharmaindustrie der Bedarf an diesen Ventilen hoch.
    2. Die Druckregelungsmembranventile sind speziell konzipierte Armaturen, um den Druck in einem System zu überwachen und gegebenenfalls anzupassen.
    3. Hochtemperaturmembranventile halten, wie ihr Name schon vermuten lässt, auch unter extrem hohen Betriebstemperaturen stand. Diese finden Ihren Einsatz meistens in Kraftwerken oder industriellen Ofenanlagen.

    Gleichwohl, ob Spezialventil oder Standard: In unserem Sortiment finden Sie eine große Vielfalt an Ventilen und Armaturen für Ihr Projekt.

    Doch egal, ob manuelles oder automatisches Ventil: Letztendlich muss immer das individuelle Einsatzspektrum und das System betrachtet werden, um eine passende Lösung zu finden. Unsere Experten beraten Sie gerne.

    Auswahlkriterien und Wartung von Membranventilen

    Bei der Auswahl von Membranventilen spielen zahlreiche Faktoren eine entscheidende Rolle. Die beiden wichtigsten Kriterien sind:

    1. Materialien und Kompatibilität
    • Wählen Sie Werkstoffe, die mit dem Betriebsmedium kompatibel sind
    • Berücksichtigen Sie chemische Beständigkeit und Temperaturtoleranz
    • Achten Sie auf die Qualität der Membrane und deren Eigenschaften
  • Einsatzbedingungen und Anforderungen
    • Beachten Sie Druck, Temperatur, Durchflussrate und Eigenschaften des Betriebsmediums
    • Berücksichtigen Sie spezielle Hygieneanforderungen, dies ist besonders in der Lebensmittelindustrie und der Pharmaindustrie essenziell
    • Prüfen Sie die Notwendigkeit von Automatisierung oder manueller Steuerung

    Wartungs- und Inspektionsrichtlinien

    Eine regelmäßige Prüfung ist unerlässlich für die Langlebigkeit und Zuverlässigkeit von Membranventilen. Beachten Sie folgende Punkte:

    Regelmäßige Inspektionspunkte

    • Überprüfen Sie die Membrane auf Verschleiß oder Beschädigungen
    • Kontrollieren Sie die Dichtheit der Armaturen
    • Überprüfen Sie die Funktionsfähigkeit des Betätigungsmechanismus

    Häufige Fehler und deren Behebung

    1. Undichtigkeit: Oft durch abgenutzte Membrane verursacht. Ersetzen Sie die Membrane bei Bedarf
    2. Schwergängigkeit: Reinigen oder schmieren Sie bewegliche Teile nach Bedarf
    3. Unvollständiges Schließen: Überprüfen und justieren Sie den Schließmechanismus

    Lebensdauerverlängernde Maßnahmen

    • Führen Sie regelmäßige Reinigungen durch, besonders bei aggressiven Medien oder bei hochreinen Anwendungen
    • Halten Sie sich an die vom Hersteller empfohlenen Wartungsintervalle
    • Schulen Sie das Bedienpersonal im korrekten Umgang mit den Ventilen

    Hinweis: Bei Fragen zur Auswahl oder Wartung von Membranventilen steht Ihnen unser Expertenteam jederzeit gerne zur Verfügung. Nutzen Sie unseren umfassenden Beratungsservice für eine optimale Lösung Ihrer spezifischen Ansprüche.

    Fazit zu Membranventilen

    Zusammengefasst bieten Membranventile eine effiziente und sichere Möglichkeit zum Regulieren und Steuern von Betriebsmedien und Flüssigkeiten in einer Vielzahl von Branchen. Diese reichen vom chemischen und medizinischen Sektor über die Getränke- und Lebensmittelverarbeitung bis hin zur Wasseraufbereitung und Granulatherstellung. Dank ihrer konsequenten Leistungsfähigkeit kombiniert mit der Möglichkeit, sie an spezielle Anforderungen anzupassen, lassen sie in Sachen Funktionalität und Flexibilität kaum Wünsche offen.

    Zu den größten Vorteilen dieser Ventiltypen gehören ihre exzellente Dichtleistung und die hohe Lebensdauer. Als Folge werden Kreuzkontaminationen sowie Leckagen reduziert, was wiederum für Sicherheit im betrieblichen Umfeld sorgt. Außerdem bieten Membranventile aufgrund ihrer einfachen Konstruktion die Vorzüge leichter Installation und einfacher Instandhaltung.

    Membranventile lassen sich in zwei Hauptgruppen aufteilen, die manuellen und automatisierten Varianten. Jede Variante hat dabei ihren eigenen Bereich an industriellen Anwendungen, den sie perfekt bedient. So sind auch Sonderdesigns wie sanitäre oder Hochtemperatur-Membranventile oder Ventile für hochreine Anwendungen verfügbar. Mit den richtigen Auswahlkriterien, einschließlich Materialkompatibilität und operativen Bedingungen, sowie regelmäßiger Inspektion kann die Langlebigkeit eines jeden Membranventils erhöht werden.

    Beim Kauf oder Einsatz von Membranventilen lassen Sie sich bitte von unseren Fachberatern unterstützen. Bei uns finden Sie immer ein offenes Ohr für Ihre Anliegen.







    1. .
      490591 GF PVC-C Membranventil D20 PN10
      GF PVC-C MEMBRANVENTIL 514 d20 PN10 EPDM/PTFE 163514032
      ✔ Sehr gute mechanische Eigenschaften auch bei erhöhten Temperaturen
      ✔ Lange Lebensdauer
      ✔ Selbst bei hochgradig korrosiven Bedingungen keine elektrolytische Korrosion
      ✔ Sehr niedrige Wärmeleitfähigkeit
    2. .

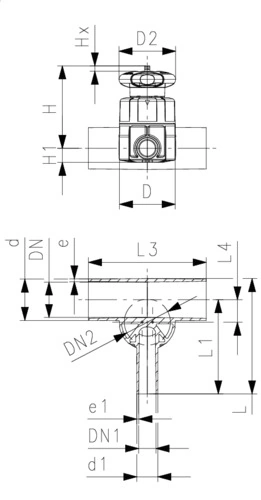

      444967 PROGEF+ PP-H Membranventil D32 D 25
      GF PROGEF+ PP-H MEMBRANVENTIL 519 d32 -d25 SDR11 PTFE/EPDM 167519708
      ✔ Gute Chemiebeständigkeit
      ✔ Hohe Zeitstandfestigkeit
      ✔ Hohe Spannungsrissbeständigkeit
    3. .
      426946 GF PVC-U Membranventil D20 D15
      GF PVC-U MEMBRANVENTIL 514 d20 DN15 KLEBEMUFFEN METRISCH 800047166
      ✔ Sichere Klebenverrbindung mit Tangit und Dytex
      ✔ Recyclingfähig
      ✔ Hohe mechanische Fetsigkeit bei guter Schlagzähigkeit
    4. .
      406688 GF PVC-U Membranventil D25
      GF PVC-U MEMBRANVENTIL 514 d25 PN10 EPDM MUFFE 161514013
      ✔ Sichere Klebenverrbindung mit Tangit und Dytex
      ✔ Recyclingfähig
      ✔ Hohe mechanische Fetsigkeit bei guter Schlagzähigkeit
    5. .

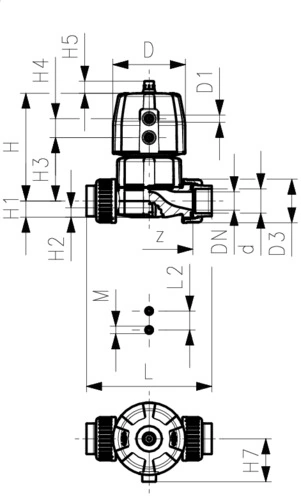

      403513 Diastar Ten PP-H Membranventil D32
      DIASTAR TEN PP-H MEMBRANVENTIL FC d 32 EPDM 167624014
      ✔ Gute Chemiebeständigkeit
      ✔ Hohe Zeitstandfestigkeit
      ✔ Hohe Spannungsrissbeständigkeit
    6. .
      402829 GF PVC-U Membranventil D40
      GF PVC-U MEMBRANVENTIL 514 d40 PN10 EPDM MUFFE 161514015
      ✔ Sichere Klebenverrbindung mit Tangit und Dytex
      ✔ Recyclingfähig
      ✔ Hohe mechanische Fetsigkeit bei guter Schlagzähigkeit
    7. .
      402740 GF PVC-U Membranventil D32
      GF PVC-U MEMBRANVENTIL 514 d32 PN10 EPDM MUFFE 161514014
      ✔ Sichere Klebenverrbindung mit Tangit und Dytex
      ✔ Recyclingfähig
      ✔ Hohe mechanische Fetsigkeit bei guter Schlagzähigkeit
    8. .
      402321 GF PP-H Membranventil D32
      GF PP-H MEMBRANVENTIL 514 d32 PN10 EPDM-DICHTUNG MIT SCHWEISSMUFFEN METRISCH 167514014
      ✔ Gute Chemiebeständigkeit
      ✔ Hohe Zeitstandfestigkeit
      ✔ Hohe Spannungsrissbeständigkeit
    9. .
      401863 GF PP-H Membranventil D20
      GF PP-H MEMBRANVENTIL 514 d20 PN10 EPDM-DICHTUNG MIT SCHWEISSMUFFEN METRISCH 167514012
      ✔ Gute Chemiebeständigkeit
      ✔ Hohe Zeitstandfestigkeit
      ✔ Hohe Spannungsrissbeständigkeit
    10. .

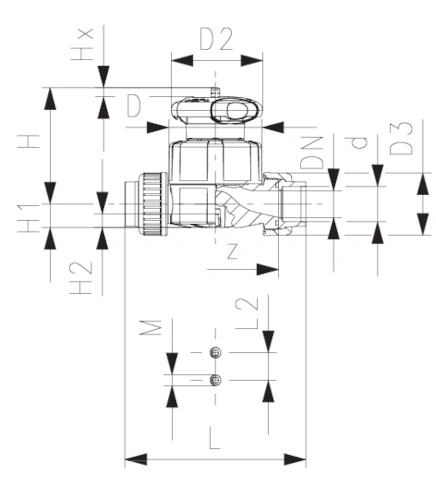

      401848 GF PVC-U Membranventil D20
      GF PVC-U MEMBRANVENTIL 514 d20 PN10 EPDM MUFFE 161514012
      ✔ Sichere Klebenverrbindung mit Tangit und Dytex
      ✔ Recyclingfähig
      ✔ Hohe mechanische Fetsigkeit bei guter Schlagzähigkeit
    11. .
      401796 GF PVC-U Membranventil D50
      GF PVC-U MEMBRANVENTIL 514 d50 PN10 EPDM MUFFE 161514016
      ✔ Sichere Klebenverrbindung mit Tangit und Dytex
      ✔ Recyclingfähig
      ✔ Hohe mechanische Fetsigkeit bei guter Schlagzähigkeit
    12. .

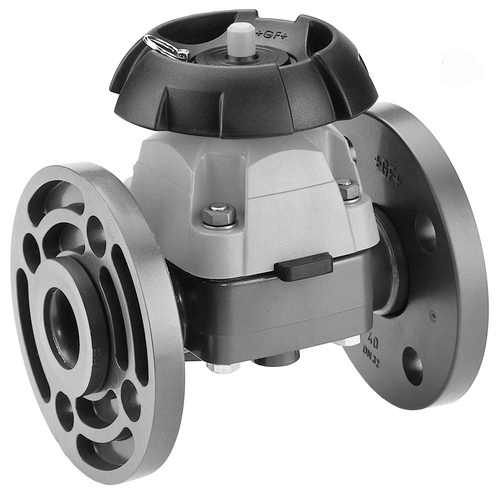

      400014 GF PVC-U Membranventil D90 D3 Zoll
      GF PVC-U MEMBRANVENTIL 317 d90 -3" PN10 NBR FLANSCHE 161317009
      ✔ Sichere Klebenverrbindung mit Tangit und Dytex
      ✔ Recyclingfähig
      ✔ Hohe mechanische Fetsigkeit bei guter Schlagzähigkeit





    Kunststoffhalbzeuge führen wir in verschiedensten Varianten und Ausführungen. Bei Vink König erhalten Sie auch Halbzeuge in Form von:

    Unser Sortiment und Service

    Als führender Kunststoffgroßhandel bieten wir Ihnen ein umfassendes Sortiment und erstklassigen Service rund um Membranventile und andere Kunststoffprodukte.

    Unser Angebot umfasst:

    1. Fachkundige Beratung: Unser geschultes Team steht Ihnen bei allen Fragen zur Seite.
    2. Vielfältiges Sortiment: Von Standard- bis zu Spezial-Membranventilen finden Sie bei uns alles.
    3. Maßgeschneiderte Zuschnitte: Wir fertigen Ihre Produkte millimetergenau nach Ihren Vorgaben.
    4. Flexible Lieferoptionen:
    • Zuverlässige Lieferung direkt zu Ihnen
    • Abholung in unserem Lager möglich
  • Nachhaltiges Recycling: Mit unserem REVINK-Programm unterstützen wir aktiv die Kreislaufwirtschaft.

    • Unsere Kunden schätzen besonders unseren ganzheitlichen Ansatz: Von der Auswahl des passenden Membranventils über die fachgerechte Bearbeitung bis hin zur umweltfreundlichen Entsorgung - wir begleiten Sie durch den gesamten Prozess.

    Haben Sie Fragen zu unserem Service? Kontaktieren Sie uns noch heute!

    VINK KÖNIG DEUTSCHLAND GMBH

    Vink König Service Center
    Niederlassung Gilching

    Zeppelinstr. 14
    82205 Gilching







    FAQ zu Membranventilen

    • Was ist ein Membranventil und wofür wird es verwendet?

      Ein Membran-Ventil ist ein spezielles Bauteil, das den Fluss von Flüssigkeiten oder Gasen in einer Rohrleitung steuert. Es nutzt dabei eine flexible Kunststoffmembran, um eine Verbindung herzustellen oder zu trennen. Diese Art von Ventilen findet typischerweise Anwendung in der Chemie-, Lebensmittel- und Getränkeproduktion sowie der Wasseraufbereitung und in anderen Industriebereichen, bei denen Leitungen zum Transport von Substanzen genutzt werden.

    • Was ist ein pneumatisches Membranventil?

      Bei einem pneumatischen Membranventil erfolgt die Betätigung des Ventils über Luftdruck – also pneumatisch – anstatt manuell oder elektrisch. Pneumatische Membranventile sind besonders vorteilhaft in Bereichen mit erhöhten Sicherheitsvorschriften oder wenn eine automatisierte Steuerung notwendig ist.

    • Wo kommen Membranventile zum Einsatz?

      Die Einsatzbereiche für verschiedene Arten von Membranventilen sind vielfältig: In der chemischen Industrie etwa regulieren sie den Durchfluss verschiedener Chemikalien; in der Lebensmittelindustrie sorgen sie dafür, dass Produkte hygienisch und sicher durch Rohrleitungen transportiert werden können.

    • Woraus werden Membranventile gefertigt?

      Die meisten Membranventile sind aus robusten Materialien wie Edelstahl und Kunststoff gefertigt – so widerstehen die Armaturen auch hohen Temperaturen, starkem Druck und aggressiven Flüssigkeiten oder Gasen.

    • Wie unterscheidet sich ein Membranventil von anderen Ventiltypen?

      Membranventile bieten einige spezielle Vorteile. Sie haben wenig tote Räume zum Ansammeln von Partikeln, was besonders für die kontaminationsfreie Lebensmittel- oder Arzneimittelproduktion wichtig ist. Zudem erfordern die Bauteile nur wenige bewegliche Teile – das macht sie wartungsarm und gewährleistet eine hohe Lebensdauer.

    • Was sollte bei der Auswahl eines Membranventils berücksichtigt werden?

      Bei der Auswahl eines geeigneten Ventils sollten Faktoren wie Steuerungs- und Betriebsumgebung (Temperaturbereich, Chemikalienbeständigkeit), Anforderungen an den Durchfluss sowie die Kompatibilität mit dem zu transportierenden Medium bedacht werden.
